Status Pro Rollcheck 200

Das einfachste System zur Einstellung von Walzenparallelitäten

FWalzenausrichten ist in der Industrie ein wichtiges Thema.
Dieses Werkzeug in den Händen der Montage macht es praktisch, exakt und einfach – auch ohne Schulung.
Das Roll-Check Green Laser Vermessungssystem ist ein leichtes, kompaktes und dabei sehr stabiles System. Das
System kann durch die beigefügten Gurte an Walzen von 10 cm bis zu fast 3 m Durchmesser angebracht werden.
Durch den Umlenkspiegel auf der auszurichtenden Walze wird der Laserstrahl zurückgeworfen, was ein
Höchstmaß an Winkelauflösung ergibt. Daraufhin kann die Walze einfach mittels optischer Erfassung ausgerichtet
werden. Hierbei sind Entfernungen bis zu 5 m möglich. Durch die neueste Laser Dioden Technologie mit einem
grünen Laser erscheint die Linie 10 mal heller als mit einem roten Laserstrahl.

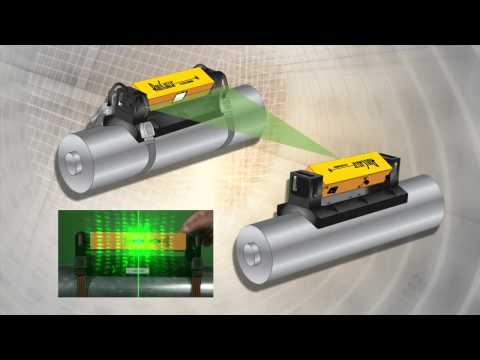

Das auf der Referenzwalze angebrachte Lasermodul erzeugt einen horizontalen und einen vertikalen Laserstrahl.
Auf dem Reflektormodul kann sofort eine horizontale Fehlausrichtung abgelesen werden. Der reflektierte vertikale
Strahl ermöglicht eine optische Auswertung der seitlichen Ausrichtung auf dem Lasermodul. Der große Vorteil
dieses Verfahrens ist seine Einfachheit und Schnelligkeit, die es erlaubt, dass eine Person die Ausrichtung, auch
ohne Training, mit hinreichender Genauigkeit durchführen kann. Das System wird komplett mit allen Halterungen
und Gurten in einem robusten Koffer geliefert.
- Eine einfache Messausrüstung zur Vermessung und Einstellung der Walzenparallelität-
